aws로 안정적인 인프라 만들기 2

•

부하 테스트

◦

테스트 전제조건 정리

▪

대상 시스템 범위

▪

목푯값 설정 (latency, throughput, 부하 유지기간)

▪

부하 테스트 시 저장될 데이터 건수 및 크기

◦

아래 시나리오 중 하나를 선택하여 스크립트 작성

▪

접속 빈도가 높은 페이지

▪

데이터를 갱신하는 페이지

▪

데이터를 조회하는데 여러 데이터를 참조하는 페이지

◦

Smoke, Load, Stress 테스트 후 결과를 기록

장애의 가장 큰 원인은 바로 단일 장애 포인트

로드 밸런서, 웹서버, 어플리케이션 서버, 데이터베이스까지 모든 요소를 다중화해야한다.

고려할 것

사용자

처리량

시간

테스트 전제조건

대상 시스템 범위

목표값 설정

latency

throughput

부하 유지기간

부하 테스트시 저장될 데이터 건수 및 크기

스크립트 작성 : 데이터를 조회하는데 여러 데이터를 참조하는 페이지

목푯값 설정

우선 예상 1일 사용자 수(DAU)를 정해봅니다.

naver : https://www.similarweb.com/website/map.naver.com/#overview

월 방문자수 = 48.8M

ii.

방문자수 당 방문 페이지수 = 11.56

iii.

Avg Visit Duration = 06:40

우리의 DAU = 48.8M / 30 = 1.62M = 162만명

피크 시간대의 집중률을 예상해봅니다. (최대 트래픽 / 평소 트래픽)

방문 수 * 평균 페이지뷰 * 1페이지당 평균 바이트

최대 트래픽 / 평소 트래픽 = 대략 10배

1명당 1일 평균 접속 혹은 요청수를 예상해봅니다.

20번

이를 바탕으로 Throughput을 계산합니다.

•

Throughput : 1일 평균 rps ~ 1일 최대 rps

◦

1일 사용자 수(DAU) x 1명당 1일 평균 접속 수 = 1일 총 접속 수

▪

162만명 * 20번 = 1일 3240만번

◦

1일 총 접속 수 / 86,400 (초/일) = 1일 평균 rps

▪

3240만번 / 86,400 초 = 1일 평균 375 rps

◦

1일 평균 rps x (최대 트래픽 / 평소 트래픽) = 1일 최대 rps

▪

375 rps * 10배 = 1일 최대 3750 rps = 1초당 3750번 요청

•

Latency : 일반적으로 50~100ms이하로 잡는 것이 좋습니다.

◦

50ms

•

사용자가 검색하는 데이터의 양, 갱신하는 데이터의 양 등을 파악해둡니다.

VUser 구하기

•

Request Rate: measured by the number of requests per second (RPS)

◦

평균 375

◦

최대 3750

•

R: the number of requests per VU iteration

◦

1인당 요청수 20 번

•

T: a value larger than the time needed to complete a VU iteration

◦

20번 * 0.3 ms + 1000ms(1s) = 1006 ms = 1.006s

•

VU: the number of virtual users

•

1일 평균 = 375 rps * 1.006s / 20 = 18.86 명 = 약 18명

•

1일 최대 = 3750 rps * 1.006s / 20 = 188.625 명 = 약 188명

T = (R * http_req_duration) (+ 1s) ; 내부망에서 테스트할 경우 예상 latency를 추가한다

VUser = (목표 rps * T) / R
Plain Text
복사

•

가령, 두개의 요청 (R=2)이 있고, 왕복시간이 0.5s, 지연시간이 1초라고 가정할 때 (T=2), 계산식은 아래와 같다.

VU = (300 * 2) / 2 = 300

테스트 계획

smoke test

vuser = 1

duration = 1m

p(99) < 50ms

load test 18

vuser = 18

duration 1m

load test 200

vuser = 200

duration 1m

stress test

vuser

duration 1m

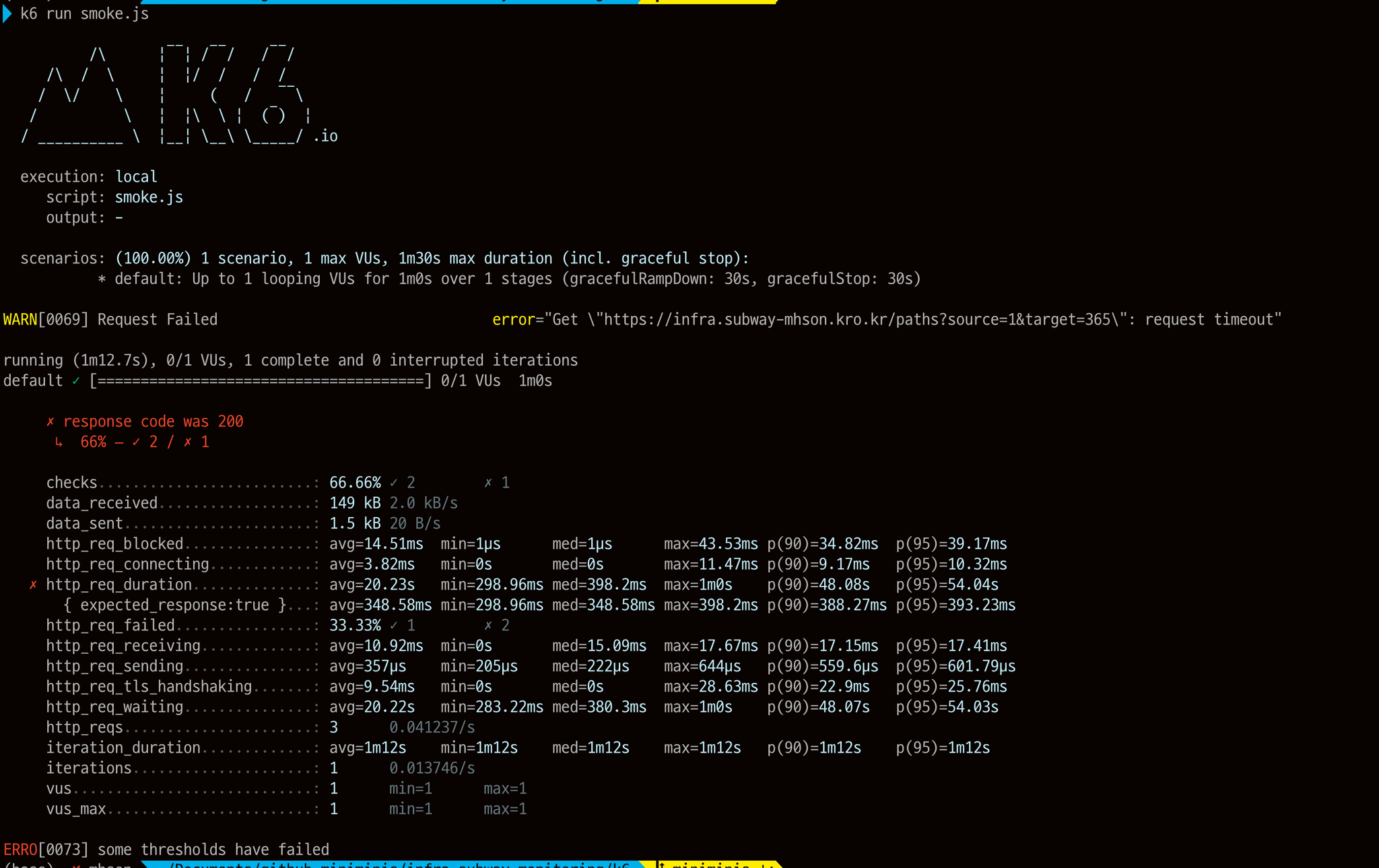

SmokeTest 결과

// smoke.jsimport http from 'k6/http';import { check, group, sleep, fail } from 'k6';export let options = {
    stages: [
        {duration: '1m', target: 1}     //duration 동안 현재 사용자를 target 명으로 유지    ],    thresholds: {
        http_req_duration: ['p(99)<1000'], // 99% of requests must complete below 1s    },};const BASE_URL = 'https://infra.subway-mhson.kro.kr';function getPage(APIS) {
    for (const api of APIS) {
        const response = http.get(api);        check(response, {
            'response code was 200': (response) => response.status == 200,        });        sleep(4);    }
}
export default function () {
    //출발역 조회    //도착역 조회    //경로 검색    const GET_PAGE_APIS = [
        `${BASE_URL}/stations`,        `${BASE_URL}/stations`,        `${BASE_URL}/paths?source=1&target=365`    ];    getPage(GET_PAGE_APIS);};
JavaScript
복사

테스트 계획

30초 동안 VUser 0명 → 1명 증가.

1분 동안 VUser 1명 유지.

30초 동안 VUser 1명 → 0명 감소.

99%의 요청이 각각 50ms 미만으로 완료되어야 한다.

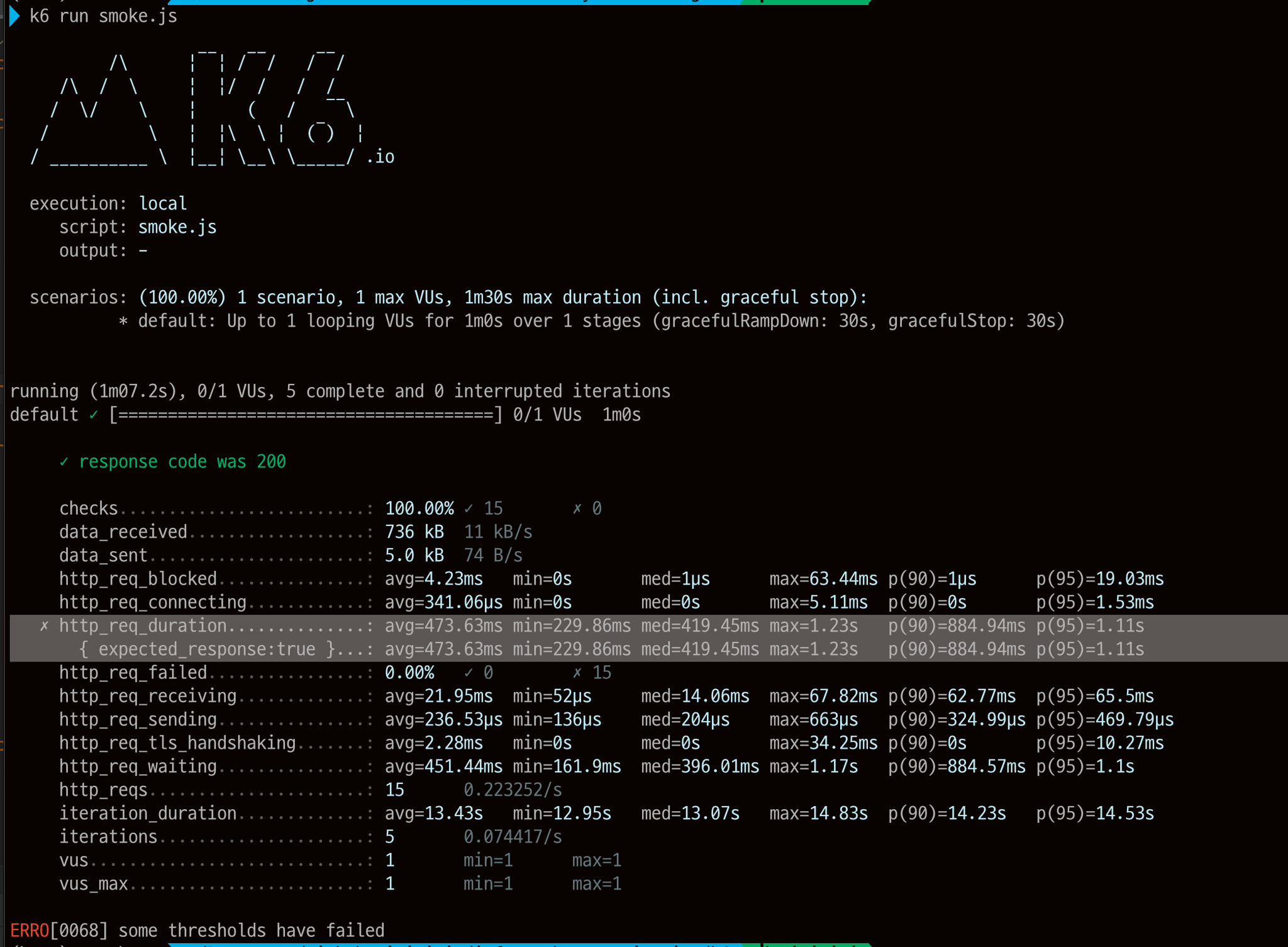

테스트 결과

•

모든 요청 성공.

•

95%의 요청 응답시간 1.11s 으로 예상 latency 인 50ms 보다 한참 큰 값

LoadTest 결과

보통 30분 - 2시간을 기준으로 테스트하지만, 나는 돈이 없는 가난한 개발자놈… 1분으로 족친다

// load.jsimport http from 'k6/http';import { check, group, sleep, fail } from 'k6';export let options = {
    stages: [
        {duration: '1m', target: 100}     //duration 동안 현재 사용자를 target 명으로 유지    ],    thresholds: {
        http_req_duration: ['p(99)<50'], // 99% of requests must complete below 50ms    },};const BASE_URL = 'https://infra.subway-mhson.kro.kr';function getPage(APIS) {
    for (const api of APIS) {
        const response = http.get(api);        check(response, {
            'response code was 200': (response) => response.status == 200,        });        sleep(4);    }
}
export default function () {
    //출발역 조회    //도착역 조회    //경로 검색    const GET_PAGE_APIS = [
        `${BASE_URL}/stations`,        `${BASE_URL}/stations`,        `${BASE_URL}/paths?source=1&target=365`    ];    getPage(GET_PAGE_APIS);};
JavaScript
복사

결과

•

응답은 잘 받았으나

•

http_req_duration 값은 기대치였던 50ms 보다 한참 못미치는 9s 를 기록하였다.

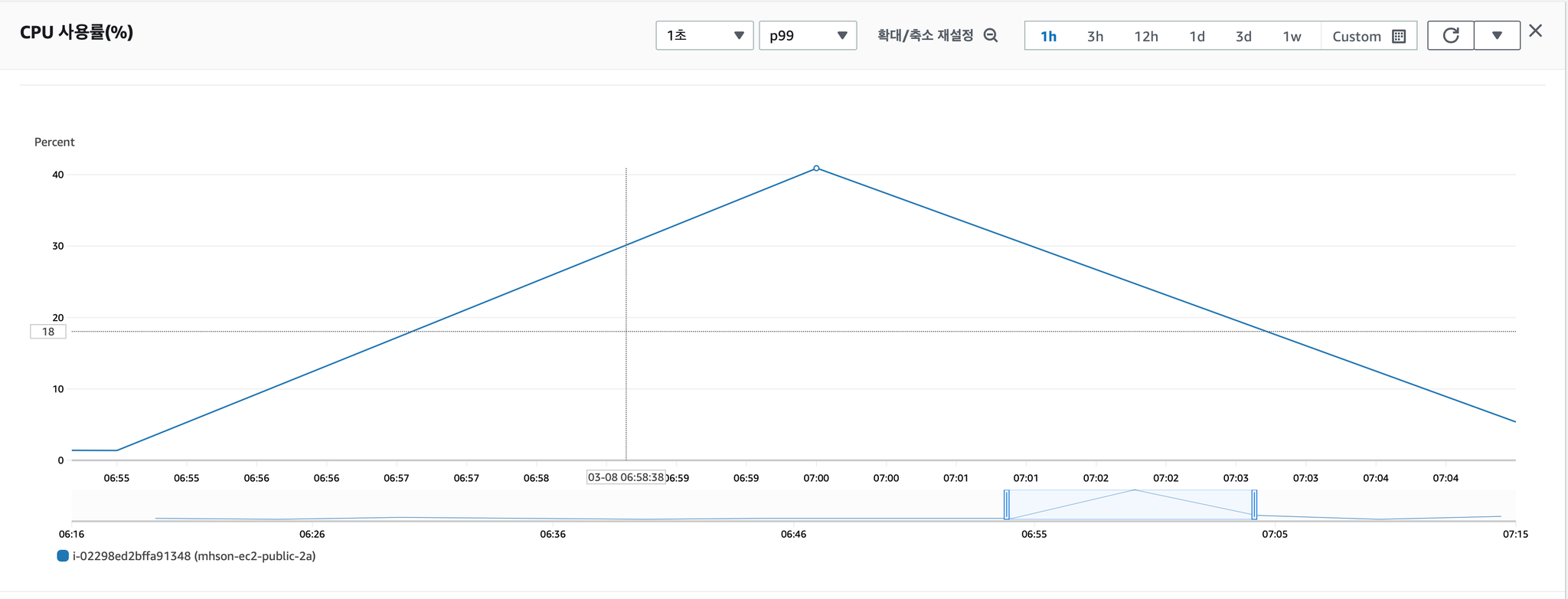

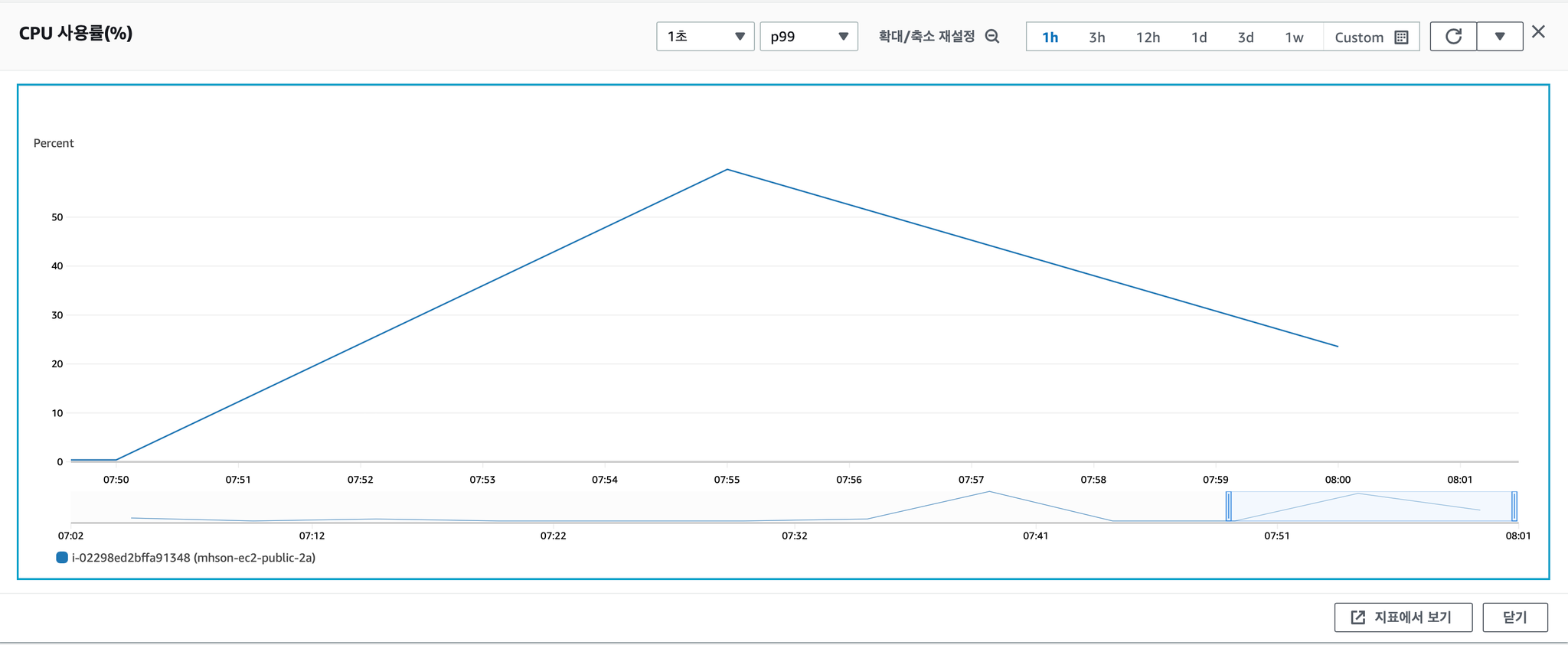

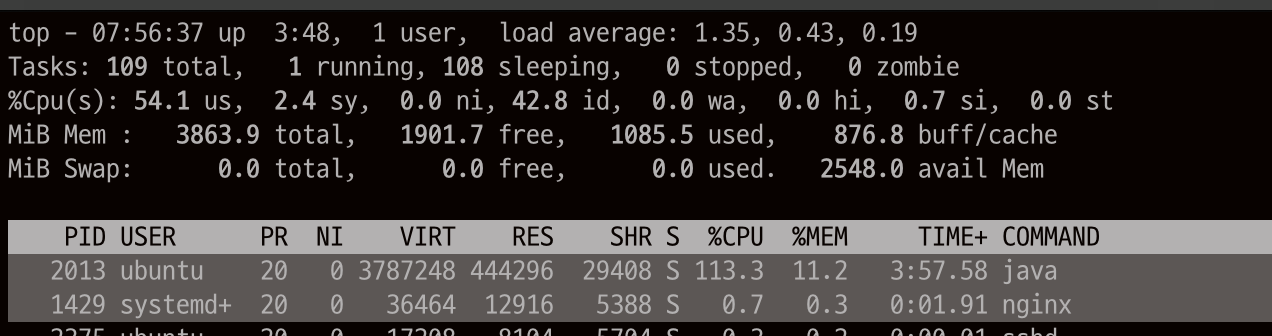

CPU 사용 결과

StressTest 결과

500명까지 올려보자! 어떻게 되나 보자~!~!!!!

// stress.jsimport http from 'k6/http';import { check, group, sleep, fail } from 'k6';export let options = {
    stages: [
        {duration: '10s', target: 0},        {duration: '1m', target: 150},     //duration 동안 현재 사용자를 target 명으로 유지        {duration: '1m', target: 300},        {duration: '1m', target: 500},        {duration: '10s', target: 0}
    ],    thresholds: {
        http_req_duration: ['p(99)<50'], // 99% of requests must complete below 50ms    },};const BASE_URL = 'https://infra.subway-mhson.kro.kr';function getPage(APIS) {
    for (const api of APIS) {
        const response = http.get(api);        check(response, {
            'response code was 200': (response) => response.status == 200,        });        sleep(4);    }
}
export default function () {
    //출발역 조회    //도착역 조회    //경로 검색    const GET_PAGE_APIS = [
        `${BASE_URL}/stations`,        `${BASE_URL}/stations`,        `${BASE_URL}/paths?source=1&target=365`    ];    getPage(GET_PAGE_APIS);};
JavaScript
복사

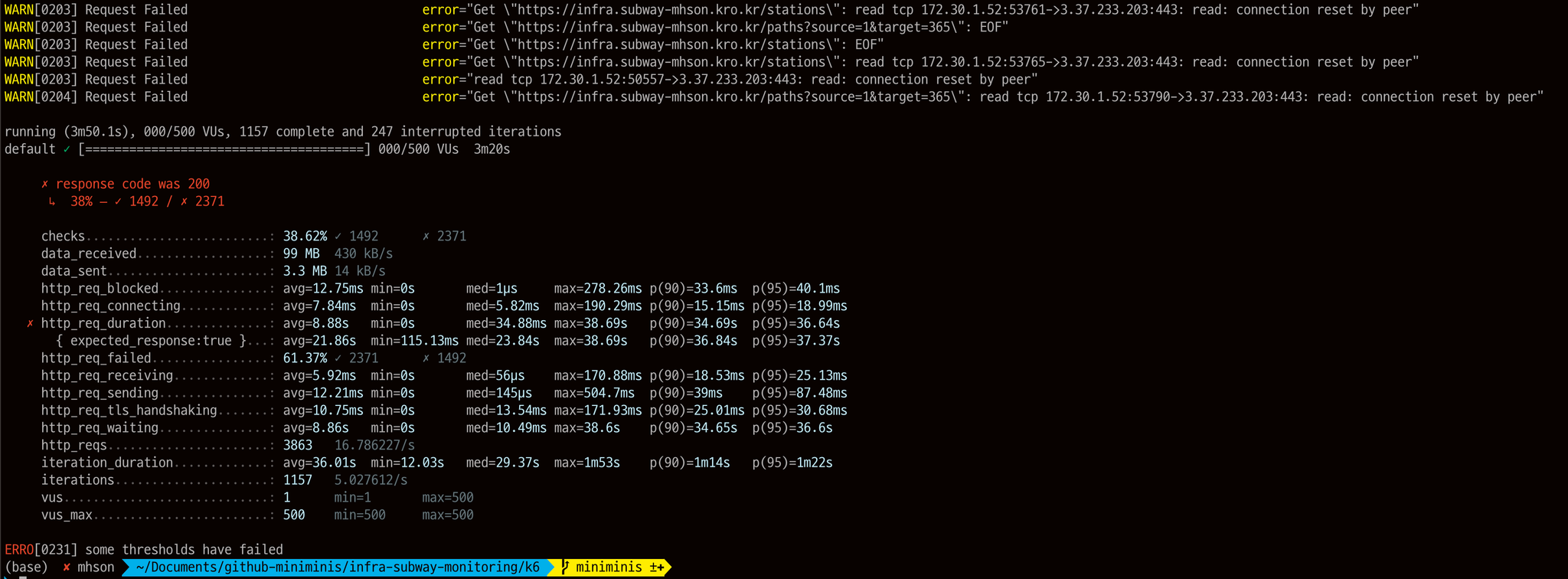

결과

좆망했다.

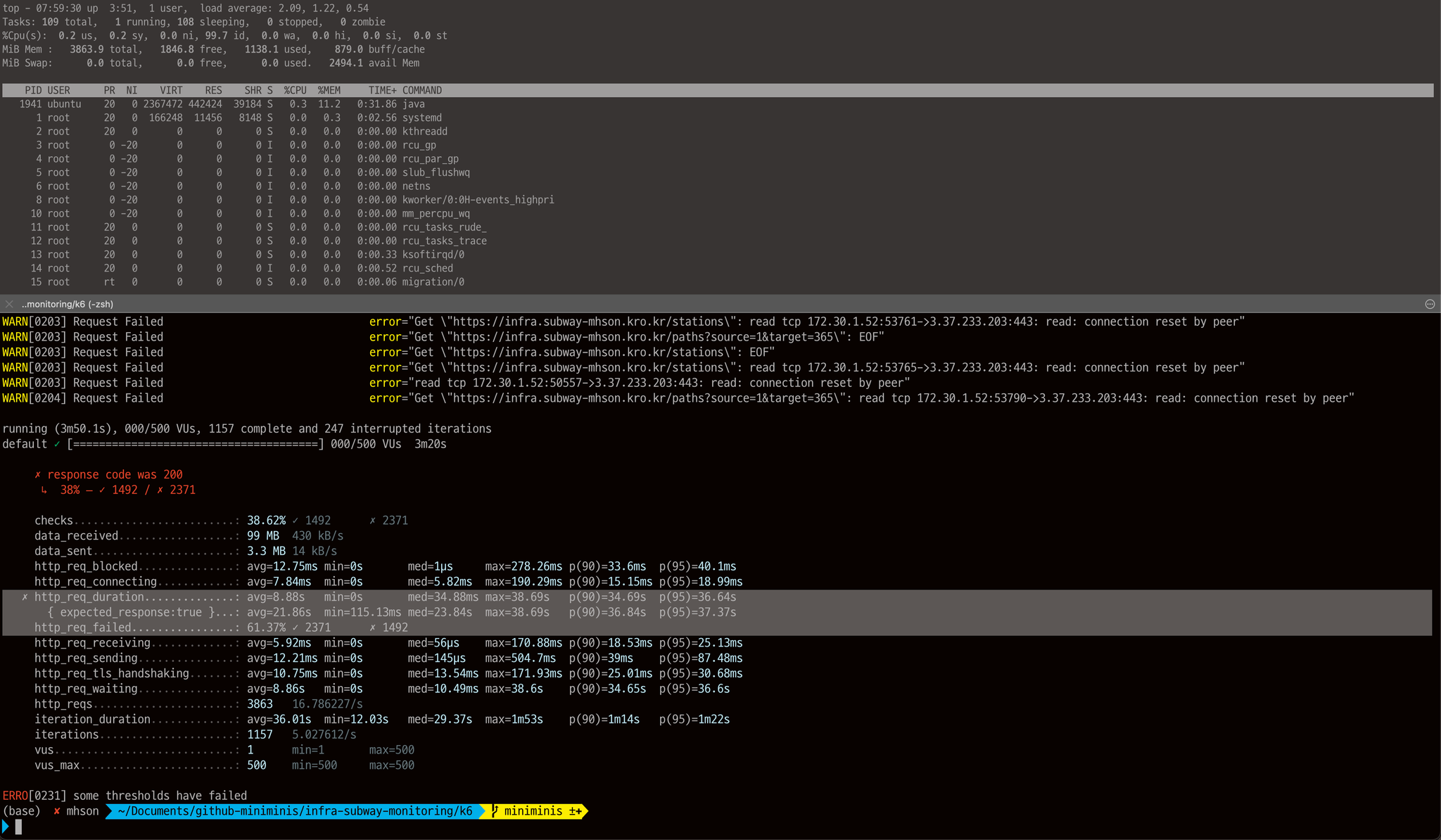

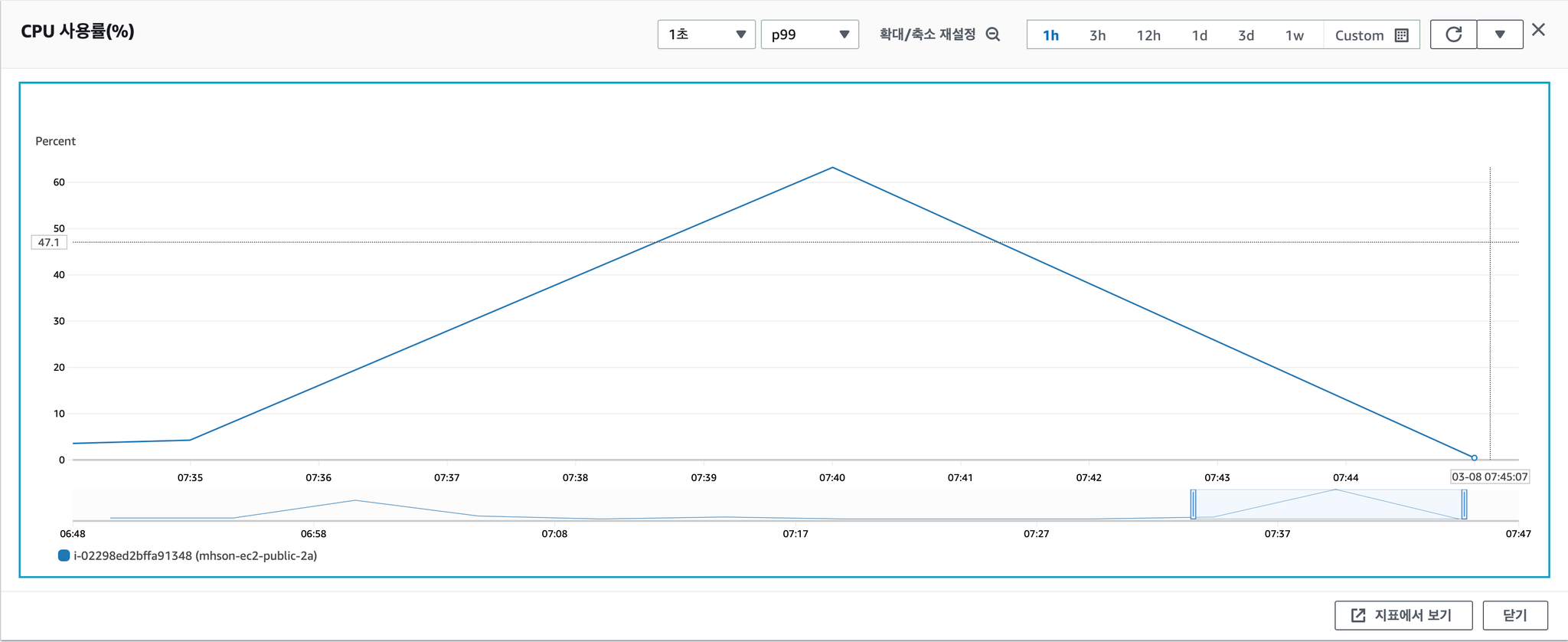

테스트 중 체크한 cpu 사용량

60% 가량의 패킷이 손실되었음을 확인함

실제 응답률은 40%도 안됨

중간부터 계속 connection peer 에러 발생

Grafana 대시보드 구성하기

influx DB

•

https://datamoney.tistory.com/287

◦

docker 이용하여 설치

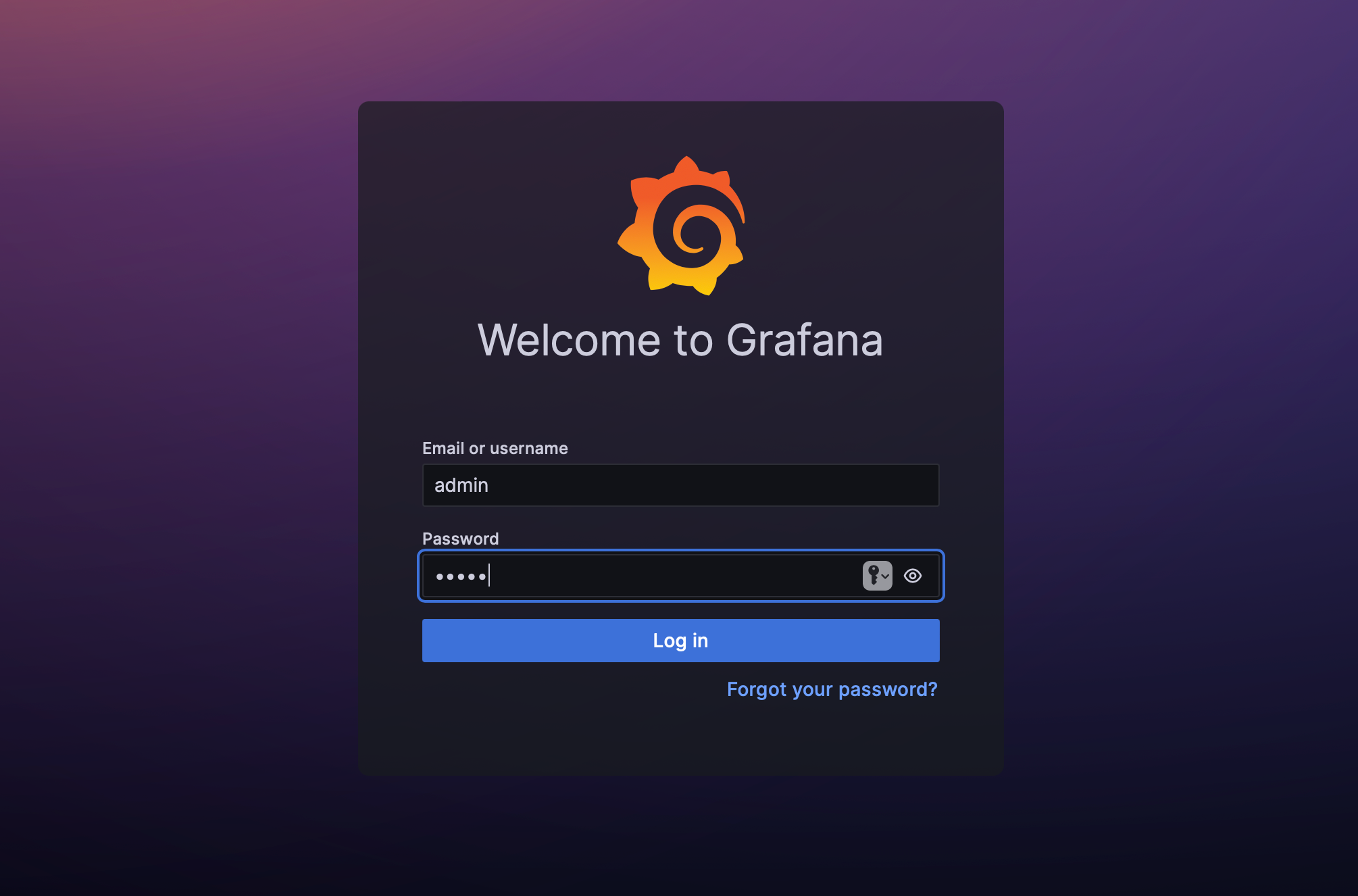

grafana 설치

•

https://pbj0812.tistory.com/270

// Some code

docker run -p 8086:8086 \
-v influxdb:/var/lib/influxdb \
-e DOCKER_INFLUXDB_INIT_MODE=upgrade \
-e DOCKER_INFLUXDB_INIT_USERNAME=admin \
-e DOCKER_INFLUXDB_INIT_PASSWORD=admin \
-e DOCKER_INFLUXDB_INIT_ORG=subway \
-e DOCKER_INFLUXDB_INIT_BUCKET=myk6db \
influxdb
Plain Text
복사

참고

•

https://taehee-kim-dev.github.io/backend-performance-improvement/

•

트래픽, 방문자수 대략 확인

◦

https://www.similarweb.com

•

https://velog.io/@max9106/nGrinderPinpoint-test1

•

https://taehee-kim-dev.github.io/backend-performance-improvement/
