1. 개념
•
네트워크는 여러 개의 네트워크를 기반으로 구축된다.
•
네트워크의 기기는 계층별로 처리 범위를 나눌 수가 있다.
•
상위 계층을 처리하는 기기는 하위 계층을 처리할 수 있지만, 그 반대는 불가하다.
◦
어플리케이션 계층의 L7 스위치는 그 하위의 모든 프로토콜을 처리할 수 있지만,
◦
물리계층의 AP는 물리계층밖에 처리하지 못한다.

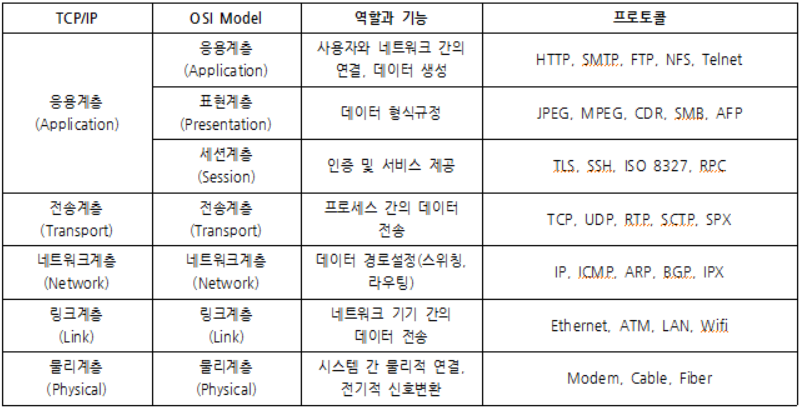

2. 종류
1.
Application : L7 스위치
2.
Transport : L4 스위치
3.
Internet/Network : L3 스위치, 라우터
4.
NetworkAccess/Link
a.
Data Link : L2 스위치, 브리지
b.
Physical : NIC, 리피터, AP
_(1)_(3)_(5).png&blockId=1fd4e001-2bf9-81b4-bd2c-c6f1a3dea603)
_(10).png&blockId=1fd4e001-2bf9-81eb-89dd-c50acaf56e24)
3. Application Layer
3-1. L7 switch (OSI Layer 7)
•
여러 장비를 연결하고, 데이터 통신을 중재하며 목적지가 연결된 포트로만 전기신호를 보내 데이터를 전송하는 통신 네트워크 장비
•
로드 밸런서라고도 하며 서버의 부하를 분산하는 기기이다. 서버 이중화, 보안에 강점이 있다.
◦
클라이언트로부터 오는 요청을 뒤쪽의 여러대이 서버로 나누는 역할을 하고, 시스템이 처리할 수 있는 트래픽 증가를 목표로 한다.
•
URL, 서버, 캐시, 쿠키 등을 기반으로 트래픽을 분산한다.
•
바이러스, 불필요한 외부 데이터를 걸러내는 필터링 기능 존재
•
응용 프로그램 수준의 트래픽 모니터링도 가능하다.
•
장애 발생시, 트래픽 분산 대상에서 제외해야하므로, 정기적으로 서버에 대한 헬스체크를 진행한다.
•
헬스체크
◦
L4 스위치, L7 스위치 모두 로드 밸런서 기능을 하고, 헬스 체크를 통해 정상적인 서버인지 판별한다.
◦
헬스 체크는 전송 주기와 재전송 횟수를 미리 설정하여 서버에 반복적으로 요청을 보내는 것을 의미한다.
▪
예를 들어서 TCP 요청을 보냈는데 3way handshake 가 일어나지 않으면 정상이 아닌 것으로 판단한다.
3-2. 서버 이중화
•
로드밸런서의 대표적인 기능인 서버 이중화
•
서비스를 안정적으로 운용하기 위해서 서버 2대 이상은 필수적이다. 에러가 발생하여 서버 1대가 종료되더라도, 서비스는 안정적으로 운용되어야 하기 때문이다.
•
로드 밸런서가 제공하는 가상의 IP에 클라이언트가 접근하는데, 뒤쪽의 서버가 장애가 나면 그 서버는 트래픽 분산 대상에서 제외하고, 다른 서버로만 트래픽을 이동시켜 안정적으로 운용할 수 있도록 한다.
•
가상 IP 를 제공하여 실제 IP 가 노출되지 않기 떄문에 클라이언트가 호스트에 직접 접근하지 않고 상호작용하는 것을 막을 수 있어서 보안적으로 좋고, 안정적이다.
3-3. 참고
클라우드 서비스 AWS 에서 찾을 때,
•
L7 스위치를 이용한 로드밸런식은 ALB - Application Load Balancer 컴포넌트로 하고
•
L4 스위치를 이용한 로드 밸런서는 NLB - Network Load Balancer 로 한다.
4. Transport Layer
4-1. L4 Switch
1.
로드밸런서로서 부하분산 기능을 가진다.
2.
상위 계층의 패킷을 분석하여 트래픽의 우선순위를 부여한다.
a.
http -> 80
b.
https -> 443
3.
헤더를 분석해서 부하분산을 할 수 있다.
5. Internet/Network Layer
5-1. 라우터
•
라우팅을 하는 장비
•
라우팅 : 하나 이상의 네트워크에서 경로를 선택하는 프로세스
•
다른 네트워크에 존재하는 장치끼리 서로 데이터를 주고 받을 때, 패킷 손실을 최소화하고, 경로를 최적화하는 장비이다.
5-2. L3 Switch
•
하드웨어 기반의 라우팅을 담당하는 것을 L3 스위치라고 한다.
•
라우터는 소프트웨어 기반의 라우팅과, 하드웨어 기반의 라우팅이 존재한다.
6. Data-Link Layer
6-1. Link layer
TCP/IP 4계층에서 최하위의 링크 계층은 전선, 광섬유, 무선 등으로 실질적으로 데이터를 전달하여 장치간에 신호를 주고 받는 규칙을 정하는 계층이다. 네트워크 접근 계층이라고도 한다.
OSI 7 계층에서는 이 계층이 두 가지로 나뉘게 되는데, 그것이 바로 Data-link layer 와 physical layer 이다.
•
data-link layer : 이더넷 프레임을 통해서 에러확인, 흐름제어, 접근제어를 담당하는 계층을 말한다.
•
physical layer : 무선 LAN 과 유선 LAN 을 통해서 0과 1로 이루어진 데이터를 보내는 계층을 말한다.
6-2. L2 switch
•
MAC 주소를 MAC 주소 테이블을 통해서 관리하며,
•
연결된 장치로부터 패킷이 왔을 때, 패킷 전송을 담당한다.
•
IP 주소를 이해하지 못하기 떄문에 IP 주소를 기반으로 라우팅이 불가하다.
•
단순히 패킷의 MAC 주소를 읽어서 스위칭하는 역할을 한다.
•
목적지가 MAC 주소 테이블에 없다면, 전체 포트에 전달하고, MAC 주소 테이블의 주소는 일정 시간 이후 삭제하는 기능도 있다.
•
L3 스위치와 비교
◦
참조 테이블 : L2는 MAC 주소 테이블을 참고, L3 는 라우팅 테이블을 참고
◦
참조 PDU : L2는 이더넷 프레임을 참고, L3 는 IP 패킷을 참고
◦
참조 주소 : L2는 MAC 주소를 참고, L3 는 IP 주소를 참고
6-3. Bridge
•
브리지는 두 개의 근거리 통신망 LAN 을 상호 접속할 수 있도록 하는 통신망 연결 장치로, 포트와 포트 사이의 다리 역할을 한다.
•
장치에서 받아온 MAC 주소를 MAC 주소 테이블로 관리를 한다.
•
브리지는 통신망의 범위를 확장하고, 서로 다른 LAN 등으로 이루어진 하나의 통신망을 구축할 때 쓰인다.
6-4. 이더넷 프레임
_(1)_(1)_(1)_(3).png&blockId=1fd4e001-2bf9-8107-b858-e32efd6f6860)
•
데이터링크 계층은 이더넷 프레임을 통해서 전달받은 데이터의 에러를 검출하고, 캡슐화한다.
•
Preamble : 이더넷 프레임의 시작
•
SFD : 다음 바이트부터 MAC 주소 필드가 시작됨을 알림
•
DMAC, SMAC : Destination MAC, Source MAC address
•
EtherType : 데이터 계층 위의 계층인 ip protocol 을 정의한다. 예를 들면, IPv4, IPv6.
•
Payload : 이전계층으로부터 차곡차곡 전달받은 데이터
•
CRC : 에러확인을 위한 비트
참고로 MAC 주소는
•
컴퓨터, 노트북, 스마트폰 등 각 장치에 네트워크에 연결하기 위한 장치인 LAN 카드(NIC) 가 이는데, 이를 구별하기 위한 식별번호를 말한다. 6바이트(48비트)로 구성된다.
7. Physical Layer
7-1. NIC
•
LAN 카드 라고 하는 네트워크 인터페이스 카드는 2대 이상의 컴퓨터 네트워크를 구성하는데 사용한다.
•
네트워크와 빠른 속도로 데이터를 송수신 할 수 있도록 컴퓨터 내에 설치하는 확장 카드
•
각 LAN 카드에는 주민등록번호처럼 각각을 구분하기 위한 고유의 식별번호인 MAC 주소가 있다.
7-2. repeater
•
들어오는 약해진 신호 정도를 증폭하여 다른 쪽으로 전달하는 장치를 말한다.
•
이를 통해서 패킷을 더 멀리 보낼 수 있다.
•
광케이블이 보급되면서 요즘에는 거의 쓰이지 않는다.
7-3. AP, Access Point
•
패킷을 복사하는 기계
•
AP 에 유선 LAN 을 연결한 후에 다른 장치에서 무선 LAN 기술 (와이파이 등) 을 사용하여 무선 네트워크에 연결을 할 수 있다.
•
참고로 물리계층은 유선 LAN 과 무선 LAN으로 나뉘어짐
